装配式建筑是用预制部品部件在工地装配而成的建筑。与古板建造方法相比，装配式建筑的优势集中体现为资源节约、品质优良、作风多样、工期加速、本钱可控、灵活易变。装配式建造现场的粉尘、噪音、污水大大减少，对周边干预少。杭州市从2008年开始实验在浙江大学医学院隶属第二医院滨江院区、浙江大学医学院隶属邵逸夫医院下沙院区等项目中接纳局部集成化妆配式内装修。自2014年开始，杭州市医院建设的装配式建筑技术应用有了实质性推进。
装配式建造在医院建设项目中的应用形式
装配式内装修
杭州市中医院丁桥院区新建项目、杭州师范大学隶属医院原有建筑革新项目等接纳集成化妆配式内装修。
杭州市中医院丁桥院区项目接纳的主材为0.8mm的热镀锌钢板，外貌PVC热贴膜可凭据医院需求定制（木纹、墙纸花纹等），观感及手感与古板木材、墙纸难以区分；通过模数、�？榈南盗凶楹媳涓锲矫婧土⒚�，实现装配效果的个性化；热镀锌钢板抗火品级抵达A级，切合医院建筑内墙用材须要具备的防火品级要求。
墙体结构接纳全承插式的连接技术，框架竖龙骨与横龙骨以及框架与面板间均接纳卡扣式连接，无焊接，免螺栓；每个�？榭啥懒⑽匏鹕瞬鹱�，降低后期运营维护的本钱，可实现医院空间升级革新时部品的重复利用，使建筑装饰不再是一次性装饰品，而是可连续维护、革新、升级的工业品。

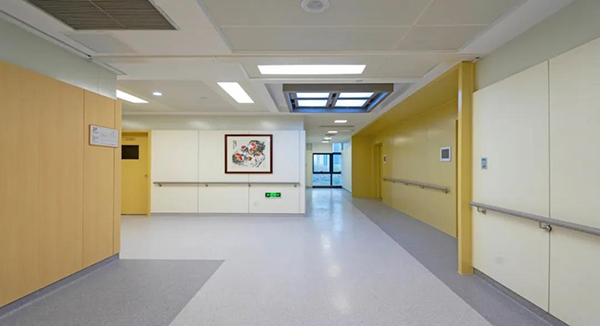

图1 杭州市中医院丁桥院区过道隔墙
墙体框架龙骨走线孔、挂钩孔为工厂预制，制止现场大宗开孔与打螺钉作业，提高装置效率，改善施工情况；挂钩与面板一体化成型，减少施工现局面板与挂钩二次复合的工序，提高了装置效率，包管了整体连接强度。
项目接纳了装配式钢制柜体与钢制墙体系统一体化技术，其工序为：室内设计→工业设计（设计图纸深化，形成标准化、�？榛科凡考�→加工图转化→工厂化生产→装配化施工。柜体接纳钢制质料，外貌为木纹色，背板为墙面色板，既利用了墙体空间，又节约了用材，提升了整体美观性。部品为工厂预制、现场装置，施工简便，不须要接纳古板的砌砖、现浇混凝土、抹灰、刮腻子、做饰面等工序。
墙体内装与机电管线一体化设计，墙体可作为机电管线的承载体，墙体与机电管线接纳统一模数，释放了吊顶上及高架地板下的管线安排压力，减少了后期变换。绿色环保的原质料和工艺包管了部品部件自己无毒无害，高精度的工业化部品部件从基础上消除了胶的使用，包管了室内0甲醛，无T-VOC等污染，同时大幅缩短了内装后的通风时间。
墙体吊顶内装融合公共艺术，在候诊区域、儿科诊区等区域的热镀锌钢板上UV打印预设的艺术图案；在护士台配景、走廊墙面的热镀锌钢板上以击孔、镂空的方法形成预设的艺术图案；在医疗街的热镀锌钢板上嵌入透光漏窗和艺术标识；在病区过道、集会室的吊顶嵌入预设的艺术灯具；在门诊大厅、文化展示区等用热镀锌钢板、透明树脂板等设置高低艺术配景墙。
借鉴民用飞机客舱和高铁车厢内装饰的思路，通过标准单位空间组合的要领建立门诊诊区、病区病房等一系列功效的基本�？�，为日后房间重新离开组合创立了便当条件。
门诊诊区�？橹�，诊疗空间整合了看片器、叫号器、吸音墙面、墙面灯光系统等设备以及门、收纳柜、效劳台、洗手卫生洁具等，这样不但节省了室内空间，包管了诊室的功效性，并且坚持了诊疗空间的长期整洁性、美观性。

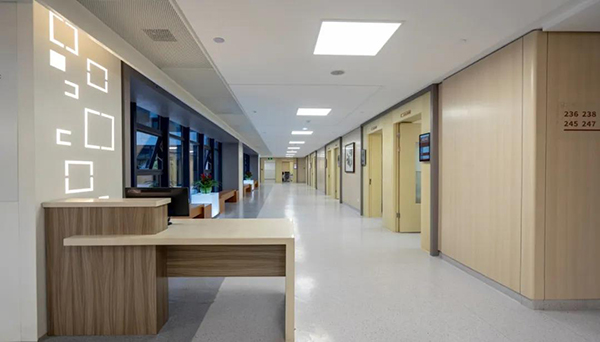

图2 杭州市中医院丁桥院区门诊诊区

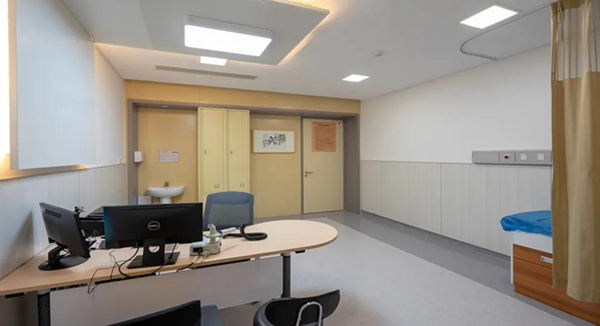

图3杭州市中医院丁桥院区门诊诊室
病区病房�？橹�，知名专业家具企业生产的护士台等家具与病区内装整体设计。病区走廊墙面、病房四周墙面全部为热镀锌钢板，并接纳医疗设备带与装配式钢制墙体系统一体化技术，设备带嵌入墙体外貌，与墙体齐平，不积灰、易清洁，提升了整体美观性，并包管病房空间的洁净度；设备带作为墙体中的一个功效�？�，可与其他墙体�？橥ㄓ谩⒔换�，易于拆卸更换或重复利用；设备带背面设置隔音增强板，解决由于设备带嵌入而导致的墙体隔音效果削弱的问题。部分整体卫生间地板接纳FRP（SMC）高强度耐腐化塑材，墙壁接纳镀锌钢板（树脂覆膜）+底部石膏板，天花板接纳镀锌钢板（树脂覆膜）+底部石膏板，门框架接纳铝材。

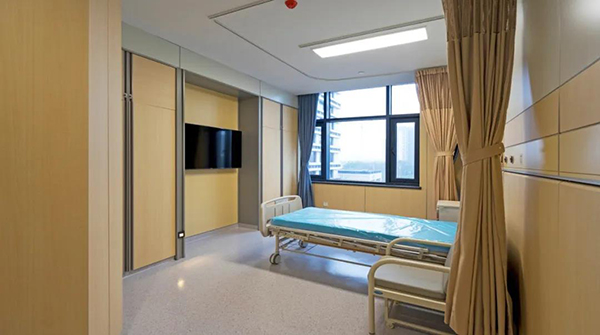

图4 杭州市中医院丁桥院区病房
杭州师范大学隶属医院原有住院楼维修革新工程采购预算为393万元，接纳竞争性商量方法采购，革新工程涉及的隔墙、天花、门等接纳集成化妆配式装饰。
局部接纳装配式预制建筑构件
杭州市第七人民医院精神科病房楼改扩建项目，地下两层、地上九层，总建筑面积为19024.48平方米。
该项目装配率抵达22%，预制的构件主要是楼层的楼板、楼梯与架空连廊。虽然预制率不高，但这是PC装配式建筑在浙江省内医院建设项目中的首次应用。接纳上述结构形式,可减少现场施工时模板的使用量, 减少现场的施工量,工期可提前10%。除主要受力构件梁柱、地下室全部区域、一层顶板、屋面板、水量大的区域楼板等结构构件仍接纳古板混凝土现浇形式外，其余楼层楼板接纳叠合板结构形式，地上部分楼梯接纳预制楼梯。项目所在地为正在运营的地处西湖区景物名胜区内的医院内部，园地狭小且工期较紧，接纳装配式建筑形式减少了古板建造工艺带来的如噪声、粉尘、渣土等对情况的影响，大大减少了对医院患者和医院事情的滋扰。
整体接纳装配式建造技术
杭州市第七人民医院浙西院区一期工程建设床位数为500张，总建筑面积约47465m2，占地127亩，总投资27057.02万元。美国一家公司的设计计划突出“少规格，多组合”的�？榛杓评砟�，“少规格”是指各�？榈钠矫婵占渚哂屑虻ァ⒐嬖虻奶卣�；“多组合”就是标准�？榈慕涌诰弑竿ㄓ眯�，以便�？榈ノ欢越�，标准化�？橹饕τ糜诓》壳⒄锸业�。�？榛杓萍苹τ米芭涫浇ㄔ旒际醯于思际趸�。

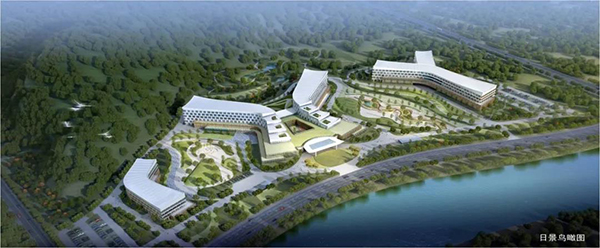

图5 杭州市第七人民医院浙西院区设计效果图
项目接纳EPC建设模式，以邀请招标的形式，优选出具备EPC建设经验的且具备相当规模钢构件制作基地的工程总承包联合体，凭据条约划定，经过联合体内部招投标程序将施工总承包发包给施工特级单位。关于涉及的医用专项工程，EPC单位将相应设计与施工事情分包给专业单位。
项目装配率抵达75%以上。
结构柱、支撑等竖向构件，梁、板和楼梯等构件全部接纳装配式构件，主体结构接纳钢结构。
围护墙接纳非承重非砌筑—ALC（蒸压加气混凝土砌块）大板装配，建筑外围护接纳保温、隔热与装饰一体化板—一体化铝板。一体化铝板以防火性能抵达A1级的珠光砂保温板为内侧保温质料、氟碳漆铝板为外衬面板，整板在工厂预制加工成型，具有建筑装饰、保温节能、隔热隔音、耐水稳定等性能。
内隔墙接纳轻集料混凝土条板和钢制制品隔墙两种质料组合设计，其中轻集料混凝土条板内隔墙体系非砌筑、非承重，具有重量轻、强度高、保温防火、耐高温、防水、防潮、耐腐化、隔音、吸声、抗震、抗攻击、性能稳定、环保等性能特点，切合四节一环保要求。主体楼面结构设计接纳钢筋桁架楼承板，由0.5mm厚镀锌钢板底模+钢筋桁架+C30现浇混凝土组合而成，形成120mm（130mm）厚整体楼板，底模和钢筋桁架在工厂定型加工，工程上拼装即可，无需木模板体系，取代了古板钢筋混凝土施工需要的支模架和木模体系，同时起到混凝土结构中钢筋的作用，与古板做法相比省时、省力、省材。局部应用整体式卫生间，实现了“干作业、免抹灰”，制止了古板大面积湿作业带来的毛病。所有质料提前定尺、提前下料，现场装配。
智慧建造
装配式建筑最有条件率先走向智慧建造。杭州地区医院的装配式建造充分运用了BIM、物联网、大数据、云盘算与VR等信息技术，实现多种场景智慧应用。
施工图设计阶段的BIM应用是各专业模型构建并进行优化设计的庞大历程，包括建筑、结构、给排水、暖通、电气等专业。在此基础上，凭据专业设计、施工等知识框架体系，进行碰撞检测、三维管线综合、竖向净空优化等基本应用，完成对施工图的多次优化。
项目建立云协作治理平台，进行医院、监理、跟审、EPC承包商、施工总包及分包单位为一体的信息协同，为实现项目精细化治理、减少工期打下坚实基础。
应用物联网技术搭建建筑系统平台，使建筑质量全历程可追溯，如通过二维码技术有效管控钢结构构件的采购、加工、运输、装置等环节，实现构件信息的可追溯，严格包管施工质量。同时要求监理单位派驻专监进驻钢构件加工工厂进行驻场监理，把控钢构件质量。
应用VR技术，实时发明不易察觉的设计缺陷或问题，减少由于事先计划不周全而造成的损失；通过漫游功效对已建模型进行自由模拟检察，从而发明其中的碰撞，检验模型的宽度、净空的合理性，还可以进行丈量，并能生存相应的视点，以备纪录检察；还可导出相应的动画，在漫游动画中发明问题，纪录问题，解决问题。
作者/项海青
单位：浙江省杭州市卫生事业生长中心
内容来源于本刊2020年07期
